卫生级对夹蝶阀

产品概况

产品型号:D71X

公称通径:DN25~150mm

公称压力:PN0.6~1.0MPa

适用温度:≤85℃

适用介质:啤酒、乳业、饮料、制药等

主要材质:SUS304、SUS316L不锈钢等


产品详情

产品概述

卫生级对夹蝶阀是按标准:ISO、DIN、IDF、SMS、3A等,材料有不锈钢sus304和sus316L,密封圈材料有EPDM、NBR、PTFE。可以满足食品、生物制药领域各种介质的要求,其光滑、无缝适用于蒸汽清洗的需要。


产品特点

1、阀体均采用可拆连接,结构简单,维修方便。

2、造型轻巧美观,表面光亮而不粘尘,无毛刺扎手。

3、钢件均采用不锈钢,橡胶采用食品橡胶,卫生质量高。

4、开闭范围为0~90度,可固定于每隔15度的位置上,具有可调性,且开闭迅速,操作方便。

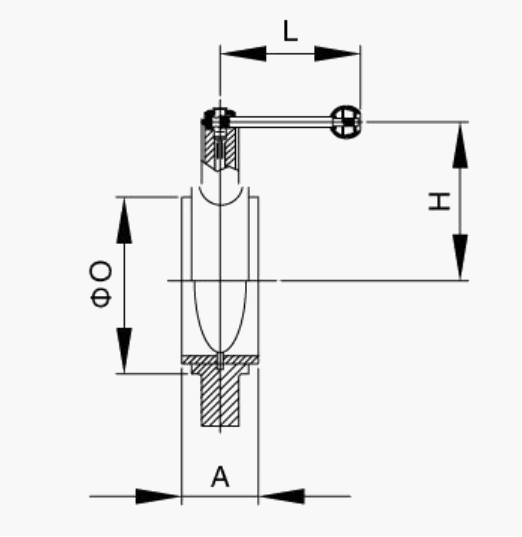

主要外形连接尺寸

(SIZE)

A

O

L

H

DN25

36

65

125

122

DN32

36

70

125

122

DN40

36

80

130

122

DN50

42

95

130

127

DN65

44

108

130

133

DN80

44

125

140

142

DN100

50

157

160

155

DN125

56

183

200

160

DN150

56

207

200

190

DN200

60

252

220

240

DN250

68

300



DN300

74

345



DN350

80

410
