钛材止回阀

钛材止回阀

产品概况

产品型号：H44H-Ti
产品口径：DN25-DN500
产品压力：1.0-6.4Mpa
产品材质：TA1、TA2、TA10

产品详情

产品特点

      钛合金止回阀的TA1、TA2、TA3材质主要可以用于耐腐蚀性要求比较高，钛材止回阀还具有很好的低温韧性和高的低温强度，钛合金止回阀广泛应用于氯碱工业、纯碱工业、制药工业、化肥工业、精细化工业、纺织纤维合成和漂染工业，基本有机酸和无机盐生产，硝酸工业等。


设计特点

升降式、旋启式、双阀瓣式

全通径或缩孔

螺栓连接阀盖或焊接阀盖

阀盖与阀体无法兰自紧密封连接结构

可更新阀座或本体阀座

锥面阀瓣或平面阀瓣


主体材质

ZTA1、ZTA2、ZTA3、ZTA9、ZTA10、ZTC4

TA1、TA2、TA3、TA9、TA10、TC4

Titanium Gr2、Gr3、Gr5、Gr6、Gr7、Gr12

Titanium GrC2、GrC3、GrC5、GrC6、Ti-Pd7B、GrC12

Titanium GrF2、GrF3、GrF5、GrF6、GrF7、GrF12

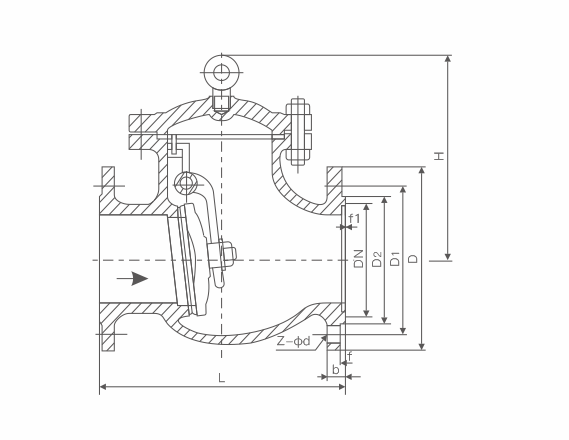

主要外形连接尺寸及重量

公称通径 DN 主要外形尺寸和连接尺寸
L D D1 D2 b Z-d H
H44H-16C H44W-16C H44W-16P H44W-16R H44W-16I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 100 85 16 4-18 115
50 230 160 125 100 16 4-18 135
65 290 180 145 120 18 4-18 142
80 310 195 160 135 20 8-18 165
100 350 215 180 155 20 8-18 180
125 400 245 210 185 22 8-18 210
150 480 280 240 210 24 8-23 233
200 500 335 295 265 26 12-23 304
250 550 405 355 320 30 12-25 348
300 650 460 410 375 30 12-25 390
350 750 520 470 435 34 16-25 430
400 850 580 525 485 36 16-30 468
H44H-25 H44W-25 H44W-25P H44W-25R H44W-25I
25 160 115 85 65 16 4-14 100
32 180 135 100 78 16 4-18 105
40 200 145 110 85 16 4-18 115
50 230 160 125 100 20 4-18 160
65 290 180 145 120 22 8-18 175
80 310 195 160 135 22 8-18 185
100 350 230 190 160 24 8-23 220
125 400 270 220 188 28 8-25 248
150 480 300 250 218 30 8-25 276
200 550 360 310 278 34 12-25 350
250 650 425 370 332 36 12-30 410
300 750 485 430 390 40 16-30 430
350 850 550 490 448 44 16-34 518
400 950 610 550 505 48 16-34 560
