低温截止阀

低温截止阀

产品概况

公称压力:4.0Mpa

公称通径:10mm~200mm

适用介质:LO2、LN2、LAr、LNG、LCH等

适用温度:- 196°C~+80°C

连接形式:插焊

产品详情

产品特点

      该系列阀门主要用于中、高压流程空分设备冷箱内，具有开关灵活、密封可靠的特点。

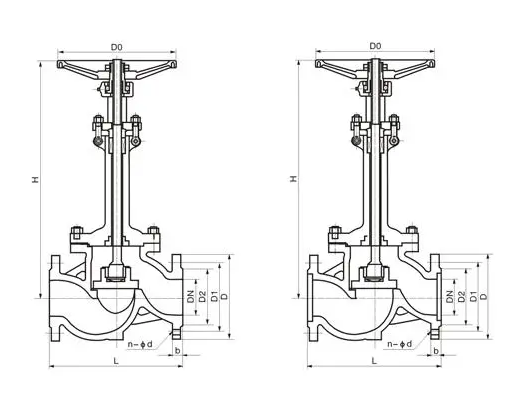

主要连接尺寸


公称通径DN

尺寸(单位mm)

重量kg

L

H

h

L1

b

DO

D1

D2

D3

b1

10

400-600

136

128

70

8

75

14.5

105

60

20

3.13

15

400-600

136

128

70

8

75

18.5

105

60

20

3.37

20

500-700

140

128

90

8

100

25.5

190

70

20

5.85

25

500-700

140

128

90

8

100

32.5

190

70

20

6.02

32

500-700

144

128

110

8

120

38.5

190

90

20

8.74

40

500-700

144

128

110

8

120

45.5

190

90

20

9.97

50

500-700

170

150

140

10

160

57.5

230

124

20

17.6

65

500-700

170

150

170

15

200

70.5

230

130

20

23.3

80

600-800

210

168

200

15

200

89.5

260

155

20

43.6

100

600-800

238

196

220

15

240

108.5

260

182

20

52.2

125

600-800

246

196

280

15

240

133.5

230

408

40

56.9

150

600-800

246

196

300

20

240

159.5

230

408

40

72.9

200

600-800

246

196

400

20

320

220

310

408

40

84.9
