双相钢闸阀

双相钢闸阀

产品概况

主要材质：2205、2507、310S、904L、CN7M、HC276（哈氏合金）、Monel400（蒙乃尔400）、N4、N6、TA2、TA10
设计标准：API、ASME、ISO、JIS、DIN、BS、GB
连接方式 ：法兰、螺纹、对焊、承插焊
压力范围：Class150～2500Lb 、1.0～42.0MPa
尺寸范围：NPS1/2＂～32＂、DN15～DN800
驱动方式：手轮、齿轮、气动、电动装置

产品详情

设计特点
      弹性或钢性楔形闸阀
      通孔和缩孔
      螺栓连接阀盖
      阀盖与阀体无法兰自紧密封连接结构
      可更新阀座或本体阀座



其主要结构特点有

1、产品结构合理、密封可靠、性能优良、造型美观。

2、密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能好、使用寿命长。

3、阀杆经调质及表面氮化处理，有良好的抗腐蚀性及抗擦伤性。

4、阀门设有倒密封结构，密封可靠。

5、零件材质及法兰、对焊端尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

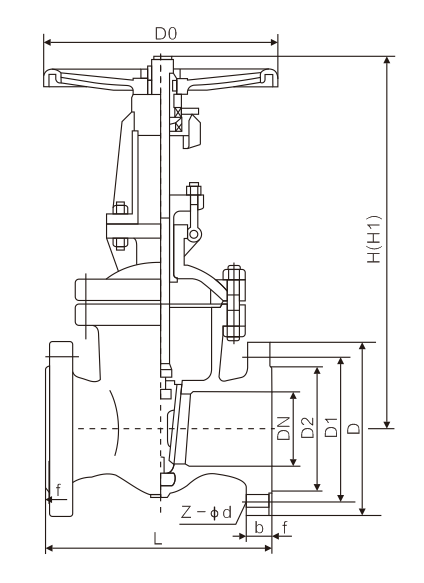

主要连接连接尺寸


                DN(mm)                L                D                D1                D2                b-f                Z-Φd                手动
                H                D0
                40                165                150                110                88                18-3                4-Φ18                257                -
                50                178                165                125                102                18-3                4-Φ18                289                180
                65                190                185                145                122                18-3                8-Φ18                334                180
                80                203                200                160                138                20-3                8-Φ18                377                200
                100                229                220                180                158                20-3                8-Φ18                433                200
                125                254                250                210                188                22-3                8-Φ18                527                240
                150                267                285                240                212                22-3                8-Φ22                596                240
                200                330                340                295                268                24-3                8-Φ22                772                320
                250                380                395                350                320                26-3                12-Φ22                904                320
                300                420                445                400                370                26-4                12-Φ22                1045                400
                350                450                505                460                430                16-4                16-Φ22                1177                400
                400                480                565                515                482                16-4                16-Φ26                1345                500
                450                510                615                565                532                28-4                20-Φ26                1497                500
                500                540                670                620                585                28-4                20-Φ26                1648                720
