钛材截止阀

钛材截止阀

产品概况

主要材质：2205、2507、310S、904L、CN7M、HC276（哈氏合金）、Monel400（蒙乃尔400）、N4、N6、TA2、TA10
设计标准：API、ASME、EN、ISO、JIS、DIN、BS、GB
连接方式：法兰、螺纹、对焊、承插焊
压力范围：CIass150Lb~2500Lb, 1.0MPa~42.0MPa, JIS10K~40K
尺寸范围：NPS1/2”~16”, DN15~DN400
驱动方式：手轮、齿轮、气动、电动装置

产品详情

设计特点
      通孔或缩孔
      螺栓连接阀盖或焊接阀盖
      可更新阀座或本体阀座
      锥面阀瓣或平面阀瓣


其主要结构特点有

      1、产品结构合理、密封可靠、性能优良、造型美观。

      2、密封面堆焊Co基硬质合金，耐磨、耐蚀、抗擦伤性能好、使用寿命长。

      3、阀杆经调质及表面氮化处理，有良好的抗腐性及抗擦伤性。

      4、阀门设有倒密封结构，密封可靠。

      5、零件材质及法兰尺寸可根据实际工况或用户要求合理选配，满足各种工程需要。

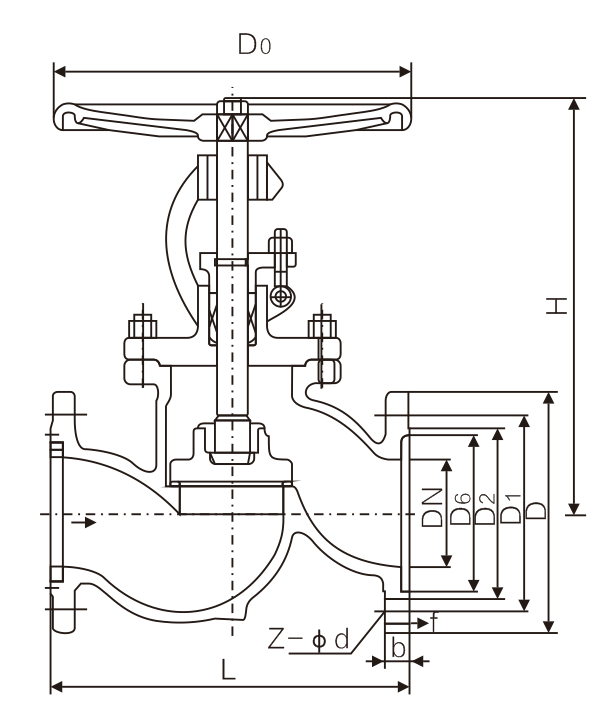

主要连接尺寸及重量（PN1.6MPa）


公称通径 DN L D D1 D2 b n-Φd H D0
10 130 90 60 40 14 4-Φ14 198 120
15 130 95 65 45 14 4-Φ14 218 120
20 150 105 75 55 14 4-Φ14 258 140
25 160 115 85 65 14 4-Φ14 275 140
32 180 135 100 78 16 4-Φ18 280 160
40 200 145 110 85 16 4-Φ18 330 180
50 230 160 125 100 16 4-Φ18 350 200
65 290 180 145 120 18 4-Φ18 370 280
80 310 195 160 135 20 8-Φ18 400 280
100 350 215 180 155 20 8-Φ18 415 320
125 400 245 210 185 22 8-Φ18 460 360
150 480 280 240 210 24 8-Φ23 510 450
200 600 335 295 265 26 12-Φ23 710 500
250 650 405 335 320 30 12-Φ25 786 550
300 750 460 410 375 30 12-Φ25 925 600
