螺纹汽水分离器

产品概况

产品型号:CF11

公称通径:DN15~150mm

公称压力:PN1.6~2.5Mpa

最高工作压力:PN1.6~2.5Mpa

最高工作温度:220~350℃


产品详情

产品概述

汽水分离器是利用体内图形和蒸汽与水流动的原理产生不同的流向,而且介质流向在急剧转换的方式,将蒸汽与蒸汽中含有的悬浮状水滴分离开,提高了蒸汽的干燥度,保证生产的顺利运行。


产品特点

1、 提高了蒸汽的干燥度送往蒸汽设备,提高设备的热效率。

2、 防止水击,而分离出来的凝结水通过下面的疏水器排出。

3、 CF11和CF41也适用于各种气体和液体的分离。


主要零件材料

零件名称

材料

阀体、阀盖

CF41铸钢、CF11铸钢

过滤罩

不锈钢

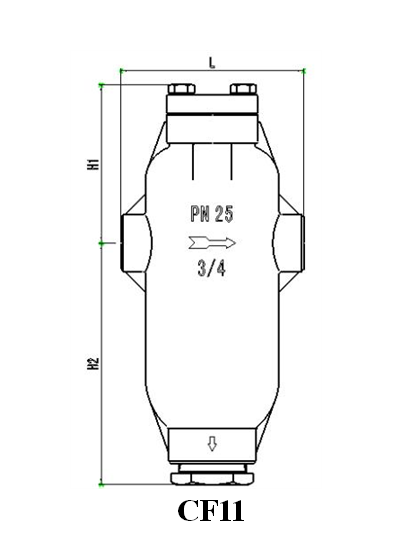

外型连接尺寸

产品

型号

公称通径(mm)

连接方式

使用

压力(Mpa)

最高允许温度(℃)

TMP

外型尺寸(mm)

L

H1

H2

D

CF11

15~20

螺纹

0.01~2.5

350

130

115

156

螺纹

CF11

25

螺纹

0.01~2.5

350

150

155

222

螺纹

CF11F

25

法兰

0.01~2.5

350

210

115

156

螺纹

CF41

20~32

法兰

0.01~1.6

220

320

65

100

螺纹

CF41

40~50

法兰

0.01~1.6

220

455

90

150

螺纹

CF41

65

法兰

0.01~1.6

220

455

90

150

螺纹

CF41

80~100

法兰

0.01~1.6

220

510

110

190

螺纹

CF41

125

法兰

0.01~1.6

220

590

145

200

螺纹

CF41

150

法兰

0.01~1.6

220

590

145

200

螺纹

以上结构尺寸供用户参考!

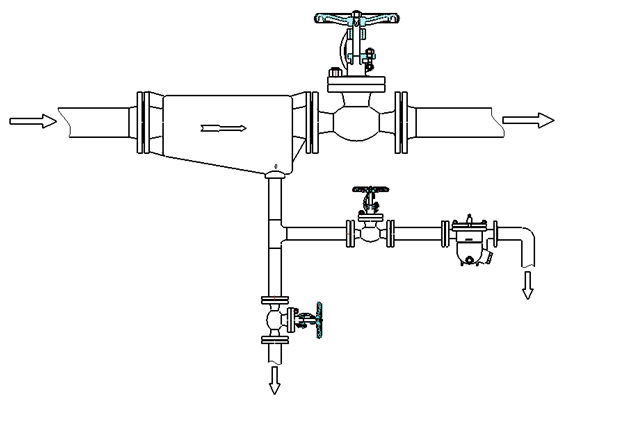

安装使用注意事项

1、安装前心须用压力气体吹扫管线,清除污垢,杂物。

2、本分离器应安装在蒸汽管线路较低的位置,,分离器前后建议安装截止阀.

3、安装方向::阀体上的箭头指向与管道内流体方向一致(阀体上箭头指向为流体出端口)。

4、汽水分离器下部应安装疏水阀,疏水阀要根据排量和工况选择。

5、为防止汽水分离器和下部的疏水阀因污物堵塞而出现故障,疏水阀前建议安装Y型过滤器,并定期进行清理工作,确保设备最大效率运行。
