动态平衡定流量阀

产品概况

产品型号:ERV

公称通径:DN50~500mm

公称压力:PN1.6MPa

适用温度:0℃~95℃

适用介质:空调冷热水、乙二醇溶液

产品详情

产品概述

动态流量平衡阀跟据系统工况变动而自动变化阻力系数,在一定的压差范围内,可以有效地控制通过的流量保持一个常值。即当阀门前后的压差变大时,通过动态流量平衡阀的自动关小的动作能够保持流量不变大,反之,当压差减小时,阀门自动开大,流量仍旧保持恒定 ,当压差小于或大于阀门正常工作范围时,它毕竟不能提供额外的压头,此时动态流量平衡阀达到全开或全关位置流量仍然比设定流量低或高不能控制。动态流量平衡阀使阀胆能根据水系统不时的压差变化而变化,不会超过原先设定的水流量并吸收过量的压差,从而实现整个水系同压力和流量的自动平衡。动态流量平衡阀在应用中,随着系统管道压力的波动,平衡阀内阀自动的上下运动以改变开度,从而保持管道的流量始终不变。


主要特点

1.动态平衡阀在流量自动调节时无须外部能量。

2.在自动的调节设备或管道流量达到所要求的设计流量。

3.紧凑的设计节省了安装空间

4.简化了设计时管道系统的计算工作量

5.安装工作方便快捷

6.动态平衡阀系统运行前无须进行平衡调试

7.不锈钢阀胆确保了阀门的耐腐蚀能力强,工作寿命长。


工作原理

1.动态流量平衡阀可称为固定式动态流量平衡阀有法兰和对夹的两种,阀体内安装多个阀芯,其阀芯决定流量,因此出厂前通常就把流量设定好 ,即可使系统流量自动恒定在要求的设定值;选用动态流量平衡阀时,应首进行水力计算,确定流量、压差范围。

2.动态流量平衡阀采用铸钢、球墨铸铁铸造而成,可分为左右阀体法兰用螺栓、螺母固定。法兰中部夹有固定板及O型圈(丁睛橡胶 (N220SH)),板上有多个同样大小的圆孔可固定阀胆。阀胆采用不锈钢 (304-2B)、铜质,表面镀锡镍合金;阀胆具自清洁、抗堵塞功能。

3.动态流量平衡阀可在工作压差范围内准确的控制管路流量,使整个系统能时刻保持平衡。无需对整个管道进行繁琐的阻力计算。无需人工调节,可省去大量人力,安装空间也不受限制,同时也避免了人为的破坏性调节。能够防止因流量过大而造成对设备的损耗,提高设备的耐用性和损作性。使整个水系统简洁、可靠,无须安装同程管道,节省初投资、安装及材料费用。


主要技术参数

阀体

WCB、304、QT450

弹簧

不锈钢(1Cr18Ni9)

内胆

304

工作温度

-10℃-120℃

公称压力

1.6MPA、2.5MPA

公称通径

DN50-DN800

流量控制误差

±5%

测量口

适用标准测量口

结构

固定式内胆结构

构造

通用对夹式亦可定制法兰式


压差与流量范围

通经DN(mm)

压差范围(kpa)

流量范围(m3/h)

阀胆数量(个)

50

15-150

3.2-30

3

22-210

4.0-36

33-330

5.0-46

90-900

8.0-75

65

15-150

3.2-30

3

22-210

4.0-36

33-330

5.0-46

90-900

8.0-75

80

15-150

3.2-30

3

22-210

4.0-36

33-330

5.0-46

90-900

8.0-75

100

15-150

3.2-60

4

22-210

4.0-72

33-330

5.0-92

90-900

8.0-150

125

15-150

3.2-150

4

22-210

4.0-180

33-330

5.0-138

90-900

8.0-225

150

15-150

3.2-150

6

22-210

4.0-180

33-330

5.0-230

90-900

8.0-375

200

15-150

3.2-240

10

22-210

4.0-288

33-330

5.0-368

90-900

8.0-600

250

15-150

3.2-390

10

22-210

4.0-468

33-330

5.0-598

90-900

8.0-975

300

15-150

3.2-600

20

22-210

4.0-720

33-330

5.0-920

90-900

8.0-1500

350

15-150

3.2-690

23

22-210

4.0-828

33-330

5.0-1058

90-900

8.0-1725

400

15-150

3.2-900

30

22-210

4.0-1080

33-330

5.0-1380

90-900

8.0-2250

450

15-150

3.2-1110

37

22-210

4.0-1332

33-330

5.0-1702

90-900

8.0-2775

500

15-150

3.2-1410

47

22-210

4.0-1692

33-330

5.0-2162

90-900

8.0-3525

600

15-150

3.2-1920

64

22-210

4.0-2304

33-330

5.0-2944

90-900

8.0-4800

800

15-150

3.2-2850

95

22-210

4.0-3420

33-330

5.0-1370

90-900

8.0-7125

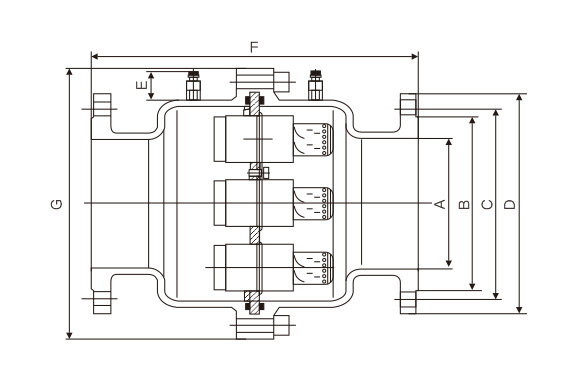

主要外形尺寸

公称通径
DN(mm)

B(mm)

C(mm)

D(mm)

E(mm)

F(mm)

G(mm)

重量

Weight(Kg)

公称通径
DN(mm)

B(mm)

C(mm)

D(mm)

E(mm)

F(mm)

G(mm)

重量

Weight(Kg)

50

99

125

165

38

239

218

16

300

389

430

485

38

466

565

187

65

188

145

185

38

239

218

19

350

448

490

555

38

479

700

249

80

132

160

200

38

239

218

22

400

503

550

620

38

504

790

356

100

156

190

235

38

365

270

38

450

548

640

670

38

517

800

418

125

184

220

270

38

365

295

46

500

609

660

730

38

520

880

518

150

211

250

300

38

410

354

66

600

720

770

845

38

554

1050

718

200

274

310

360

38

430

484

96

800

928

990

1085

38

557

1260

865

250

330

370

425

38

456

488

128
