单口排气阀

产品概况

产品型号:QB1

公称通径:DN50~300mm

公称压力:PN1.0~2.5MPa

适用温度:0°C~80°C

适用介质:清水

产品详情

产品概述

单口排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体会产生动热引起气体.形成短路,使管道出水容易达不到要求。其次,管道运转转时出现停电、停泵管道就会出现负压力,而会引起管道振动或破裂,(排)吸气阀就迅速把空气吸入管肉,防止管道振动或破裂。单口排气阀有二种连接方式,丝扣、法兰。


工作原理

单口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。单口排气阀,顺时针旋转阀杆时为关闭。


技术参数

公称通径DN(mm)

15(1/2")~50(2")

公称压力PN(Mpa)

0.6~1.6

使用温度(℃)

0~85

适用介质

清水



零件材料

1、阀体

铸铁

2、阀盖

铸铁

3、浮球

不锈钢

4、塞头

橡胶

5、排气阀

黄铜

6、螺丝、螺帽

元钢

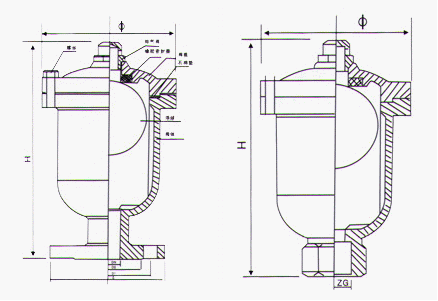

外形结构图



连接尺寸

螺纹

规格

ZG

Φ

H

法兰

规格

D

D1

Φ

H

20

3/4"

135

205

20

105

75

135

210

25

1"

135

205

25

115

85

135

210

40

1 1/2"

150

205

40

145

115

150

210

50

2"

150

205

50

160

125

150

210
