产品概述

气动三段式切断球阀，它可提供球阀在0°到90°之间产生0°,45°,90°或0°,60°,90°的三位式操作方式，通过两个辅助活塞移动产生机械制动，来实现可调的中间位置，三段式气缸可以在打开或关闭过程中停顿一次，能够根据系统要求精确控制流量达到对管道内流量的控制，一般使用场合是在石油和化工产品的装车系统中。

气动三段式切断球阀通常由三段式气动执行器，二个或三个电磁阀及相关附件组成，通过改变附加气缸的活塞行程，执行器和阀门转角被停止在预先设定的角度(45°-90°)，因此阀门流量得以调节，这种装置靠两个电磁阀控制阀门的流量。此装置在调节到需要的位置后，可以在长期的工作周期中保持持久不变的计量精度。

可以满足石化等行业对气动三段式切断阀的技术要求，填补了一项国内产品的生产空白。它可以实现0--45--90度三个位置的切换，配以电磁阀，就能实现对切断阀的三段式控制了。三段式气缸可以在打开或关闭过程中停顿一次，能够根据系统要求精确控制流量，尤其适用于化工或油品装车系统中。

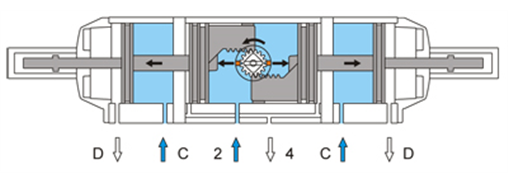

位置1（中间位置）

气源压力同时进入2口和D口，空气从4口和C口排出，2口作为内部活塞移动，D口是通过辅助活塞推杆限制内部活塞定位在预定的中间位置。

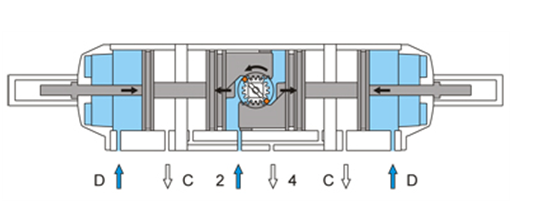

位置2（全开位置）

气源压力同时进入2口和C口，空气从4口和D口排出，2口的内部活塞继续移动，C口味解除辅助活塞推杆限制定位，使内部活塞顺利达到全开位置。

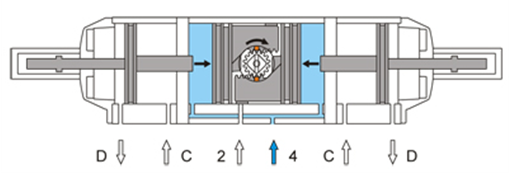

位置3（全关位置）

气源压力进入4口，空气从2口排出，内部活塞向中间方向移动到达全关位置。可提供0-45-90弹簧回位型号规格，在断气断电时或气源故障，通过弹簧迫使内部活塞回位到全关位置。
