法兰气动角座阀

法兰气动角座阀

产品概况

产品型号：Y645F/W

公称通径：DN15-100

公称压力：1.6-4.0MPa

适用温度：PTFE：-30℃～180℃

设计标准：GB、ANSI、DIN、ISO

连接方式：法兰式

控制方式：单作用：气开式、气关式，双作用

可选附件：电磁阀、限位开关、电气定位器


产品详情

主要零件材质

阀体材质：304、316、316L

阀芯材质：304、316、316L

阀座材质：PTFE、F46

气缸材质：聚酰胺PA、不锈钢


主要性能规范

口径

英寸

内径

Kv值

最大压差

气源压力

气缸缸径

流向

DN10

3/8’

10

3.7

0-16bar

4-7bar

50

蒸汽、气体

阀座上流向

DN15

1/2’

15

4.2

50

DN20

3/4’

20

8.0

50

DN25

1’

25

19.0

63

DN32

1-1/4’

32

27.5

63

DN40

1-1/2’

40

42.0

63

液体、气体

防水锤

阀座下流向

DN50

2’

50

55.0

80

DN65

2-1/2’

65

90

100

DN80

3

80


100

DN100

4

100


125

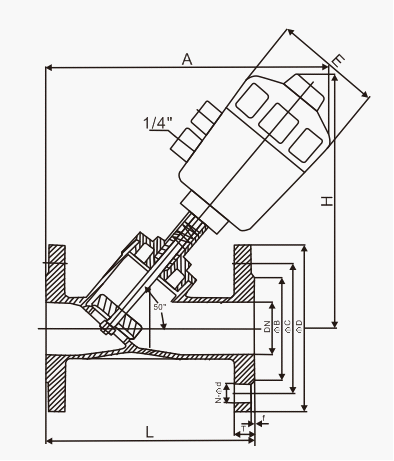

主要外形尺寸

公称通径
DN

L

T

f

D

C

B

N-Φd

A

H

E

气动头

15

120

14

2

95

65

40

4-Φ14

180

137

64

Φ50

20

130

14

2

105

75

50

4-Φ14

185

145

64

Φ50

25

140

14

2

115

85

60

4-Φ14

220

185

80

Φ63

32

150

16

2

135

100

70

4-Φ18

240

210

80

Φ63

40

180

16

2

145

110

80

4-Φ18

245

260

80

Φ63

50

195

16

2

160

125

92

4-Φ18

265

280

100

Φ80

65

230

18

2

185

145

115

4-Φ18

280

300

100

Φ80

80

230

18

2

195

160

130

8-Φ18

320

330

126

Φ100

100

280

18

2

215

180

150

8-Φ18

360

350

156

Φ125
