快装气动角座阀

快装气动角座阀

产品概况

产品型号：JZ681F/W

公称通径：DN15-100

公称压力：1.6-4.0MPa

适用温度：PTFE：-30℃～180℃

设计标准：GB、ANSI、DIN、ISO

连接方式：卡箍

控制方式：单作用：气开式、气关式，双作用

可选附件：电磁阀、限位开关、电气定位器


产品详情

主要零件材质

阀体材质：304、316、316L

阀芯材质：304、316、316L

阀座材质：PTFE、F46

气缸材质：聚酰胺PA、不锈钢


主要性能规范

口径

英寸

内径

Kv值

最大压差

气源压力

气缸缸径

流向

DN10

3/8’

10

3.7

0-16bar

4-7bar

50

蒸汽、气体

阀座上流向

DN15

1/2’

15

4.2

50

DN20

3/4’

20

8.0

50

DN25

1’

25

19.0

63

DN32

1-1/4’

32

27.5

63

DN40

1-1/2’

40

42.0

63

液体、气体

防水锤

阀座下流向

DN50

2’

50

55.0

80

DN65

2-1/2’

65

90

100

DN80

3

80


100

DN100

4

100


125

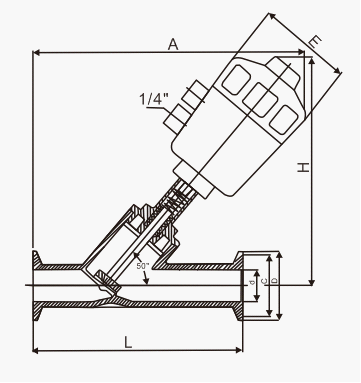

主要外形尺寸

公称通径
DN

L

d

C

D

A

H

E

气动头

15

120

15

21

50.5

180

137

64

Φ50

20

140

20

25

50.5

185

145

64

Φ50

25

160

25

33

50.5

220

183

80

Φ50

32

175

35

40

50.5

240

210

80

Φ63

40

190

38

44

50.5

250

260

80

Φ63

50

210

48

56

64.0

320

300

100

Φ63

65

225

68

77

91.0

380

375

100

Φ80
