焊接式气动角座阀

焊接式气动角座阀

产品概况

产品型号：JZ661F/W

公称通径：DN15-100

公称压力：1.6-4.0MPa

适用温度：PTFE：-30℃～180℃

设计标准：GB、ANSI、DIN、ISO

控制方式：单作用：气开式、气关式，双作用

可选附件：电磁阀、限位开关、电气定位器


产品详情

主要零件材质

阀体材质：304、316、316L

阀芯材质：304、316、316L

阀座材质：PTFE、F46

气缸材质：聚酰胺PA、不锈钢


主要性能规范

口径

英寸

内径

Kv值

最大压差

气源压力

气缸缸径

流向

DN10

3/8’

10

3.7

0-16bar

4-7bar

50

蒸汽、气体

阀座上流向

DN15

1/2’

15

4.2

50

DN20

3/4’

20

8.0

50

DN25

1’

25

19.0

63

DN32

1-1/4’

32

27.5

63

DN40

1-1/2’

40

42.0

63

液体、气体

防水锤

阀座下流向

DN50

2’

50

55.0

80

DN65

2-1/2’

65

90

100

DN80

3

80


100

DN100

4

100


125

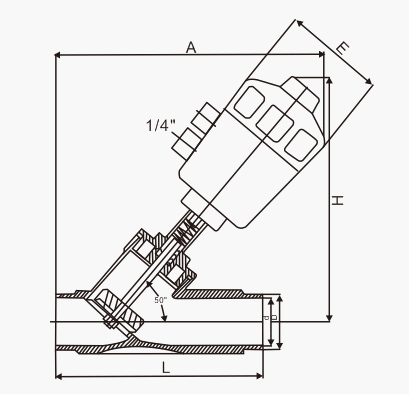

主要外形尺寸

公称通径
DN

L

D

d

A

H

E

气动头

15

100

19.5

15.5

175

137

64

Φ50

20

120

26.5

21.5

180

145

64

Φ50

25

140

32.5

28.5

215

185

80

Φ63

32

155

38.5

33

235

210

80

Φ63

40

170

52

46

245

260

80

Φ63

50

180

64

57

325

300

100

Φ80

65

200

77

68

355

345

100

Φ80

80

220

92

82

400

385

126

Φ100
