丝口气动角座阀

产品概况

产品型号:JZ611F/W

公称通径:DN15-100

公称压力:1.6-4.0MPa

适用温度:-30℃~180℃

设计标准:GB、ANSI、DIN、ISO

控制方式:单作用:气开式、气关式,双作用

可选附件:电磁阀、限位开关、电气定位器


产品详情

主要零件材质

阀体材质:304、316、316L

阀芯材质:304、316、316L

阀座材质:PTFE、F46

气缸材质:聚酰胺PA、不锈钢


主要性能规范

口径

英寸

内径

Kv

最大压差

气源压力

气缸缸径

流向

DN10

3/8’

10

3.7

0-16bar

4-7bar

50

蒸汽、气体

阀座上流向

DN15

1/2’

15

4.2

50

DN20

3/4’

20

8.0

50

DN25

1’

25

19.0

63

DN32

1-1/4’

32

27.5

63

DN40

1-1/2’

40

42.0

63

液体、气体

防水锤

阀座下流向

DN50

2’

50

55.0

80

DN65

2-1/2’

65

90

100

DN80

3

80


100

DN100

4

100


125

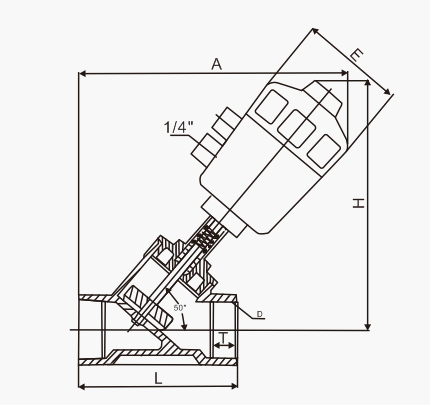

主要连接尺寸

公称通径
DN

L

T

D

A

H

E

气动头

15

85

14

1/2

180

140

65

Φ50

20

95

14

3/4

185

145

65

Φ50

25

100

18

1

190

155

65

Φ50

100

18

1

220

185

80

Φ63

32

116

18

11/4

230

188

80

Φ63

40

130

18

11/2

235

195

80

Φ63

130

18

11/2

228

215

100

Φ80

50

145

20

2

250

205

80

Φ63

145

20

2

268

225

100

Φ80

65

182

24

21/2

285

260

100

Φ80

182

24

21/2

325

320

126

Φ100

80

205

28

3

335

330

126

Φ100
