气动硬密封对夹蝶阀

产品概况

产品型号:D673H

公称通径:DN50~1200mm

适用压力:PN1.0-2.5MPa

工作温度:碳钢:-29℃~425℃、 不锈钢:-40℃~650℃

阀体材质:碳钢(C)、不锈钢(P4、P6)

适用介质:水、空气、天然气、油品及弱腐蚀性流体

连接方式:对夹式

驱动方式:气动



产品详情

产品概述

气动对夹式硬密封蝶阀采用精密的J形弹性密封圈和三偏心多层次金属硬密封结构,被广泛用于介质温度≤425℃的冶金 、电力、石油化工以及给排水和市政建设等工业管道上,作调节流量和载断流体使用。该阀采用三偏心结构,阀座与碟板密封面均采用不同硬度和不锈钢制作,具有良好的耐腐蚀性,使用寿命长,本阀具有双向密封功能。

产品特点

1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越关越紧的密封功能。

2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀、使用寿命长等特点。

3、蝶板密封面采用堆焊钴基硬质合金、密封面耐磨损、使用寿命长。

4、大规格蝶板采用绗架结构,强度高、过流面积大、流阻小。

5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装。

6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。


执行标准

制造标准JB/T 8527-97
法兰标准GB9113-2000
结构长度标准GB12221-89
检验标准GB/T 13927-92


主要技术参数

公称通经DN(mm)50~1200
公称药理PN(MPa)1.01.62.5
密封试验(MPa)1.11.762.75
强度试验(MPa)1.52.43.75
适用温度碳钢:-29℃~425℃、 不锈钢:-40℃~650℃
适用介质水、空气、天然气、油品及弱腐蚀性流体
泄漏率符合GB/T13927-92标准
驱动方式气动


主要零件材质表

零件名称材料
阀体WCB、合金钢、不锈钢、QT450-10
蝶板WCB、合金钢、不锈钢、QT450-10
阀轴2Cr13不锈钢、合金钢
密封圈不锈钢圈
填料柔性石墨

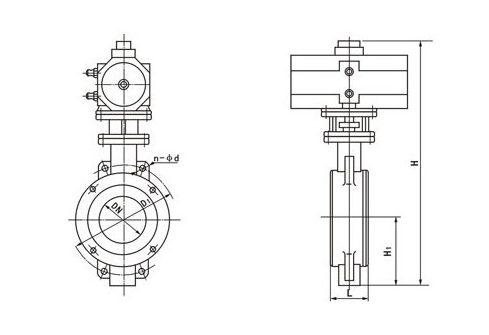

主要连接尺寸

公称通经(DN)

主要尺寸法兰尺寸和螺栓规格
1.0MPa1.6MPa2.5MPa
LHH1D14-ФMD14-ФMD14-ФM
5043350112125Ф18125Ф18125Ф18
6546370115145Ф18145Ф18145Ф18
8049380120160Ф18160Ф18160Ф18
10056420138180Ф18180Ф18190Ф23
12564460164210Ф18210Ф18220Ф27
15070555175240Ф23240Ф23250Ф27
20071605208295M20295M20310M24
25076680243350M20355M24370M27
30083800283400M20410M24430M27
35092835310460M20470M24490M30
400102915340515M24525M27550M33
450114960380565M24585M27600M33
5001271020410620M24650M30660M33
6001541225470725M27770M33770M36
7001651355550840M27840M33875M39
8001901470640950M30950M36990M45
90020315457101050M301050M361090M45
100021617957701160M331170M391210M52
120025419658901380M361390M451420M52
