气动对夹中线蝶阀

产品概况

产品型号:D671X

公称通径:DN50~1200mm

压力范围:PN0.6MPa~1.6MPa

使用温度:80℃~120℃

适用介质:清水、污水、燃气

阀门材质:铸钢、不锈钢

结构长度:GB/T12221-1989

连接标准:GB/T12238-1989

压力试验:GB/T13927-1992


产品详情

产品概述

气动对夹中线蝶阀主要由中线型软密封蝶阀和气动执行器组合而成。蝶阀流道均为全衬弹性橡胶,碟板采用不锈钢,碟板与密封接触面部位经过精细研磨确保光滑性。使蝶阀在关闭或开启时碟板无间隙的紧贴着弹性橡胶,具有可靠的密封性。特别适用于清水、污水、燃气、气体等介质的管道上。该阀以压缩空气为动力接受(4~20mA)工业信号通过执行器推动阀杆带动碟板旋转(0-90°)任意开度调节来完成阀门的开关和调节。被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。


结构特点

1、小巧轻便,容易拆装及维修,并可在任意位置安装。

2、结构简单、紧凑,操作扭矩小,90°回转开启迅速。

3、流量特性为直线,调节性能好。

4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。

5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏。


主要零件材质

零件名称主要材料
阀体球墨铸钢、铸钢、合金钢、不锈钢
蝶板灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
密封圈各种橡胶、聚四氟
阀杆2Cr13、不锈钢
填料O型圈、柔性石墨


主要性能参数

公称通径DN(mm)50~1200
公称压力PN(MPa)0.61.01.6
试验压力强度试验0.91.52.4
密封试验0.661.11.76
气密封试验0.60.60.6
适用介质空气、水、污水、蒸气、煤气、油品等
驱动形式气动传动

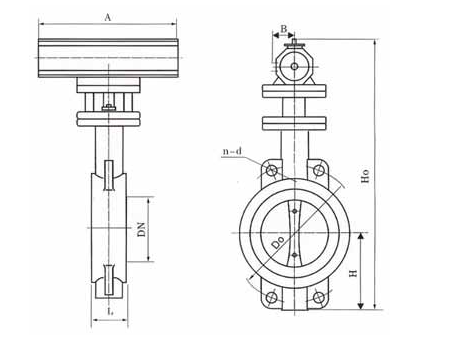

主要外形连接尺寸

公称通径结构长度
(标准值)
外形尺寸(参考值)连接尺寸(标准值)
0.6MPa1.0 MPa1.6 MPa
毫米英寸LHHoABD0n-dD0n-dD0n-d
5024363315180651104-141254-181254-18
652-1/24670330180651304-141464-181454-18
8034683390245721504-181608-181608-18
100452105431240721704-181808-181808-18
125556115455240722008-182108-182108-18
150656137626350932258-182408-222408-22
200860164720350932808-182958-2229512-22
250106820680055035033512-1835012-2235512-26
300127823086060035039512-2240012-2241012-26
350147824888360035044512-2246016-2247016-26
4001610228997260035049516-2251516-2652516-30
45018114320104375038055016-2256520-2658520-30
50020127343109875038060020-2262020-2665020-33
60024154413123675038070520-2672520-3077020-36
70028165478143175038081024-2684024-3084024-36
80032190525148875038092024-3095024-3395024-39
9003620362016151250380102024-30105028-33105028-39
10004021672517651500580112028-30116028-36117028-42
12004825478019761500580134032-33138032-39139032-48
