产品详情
产品概述
不锈钢管夹阀，又名不锈钢夹管阀，不锈钢胶管阀，由左右不锈钢阀体，橡胶管套、大小阀杆、上下闸板、拉杆、托架、手轮等零件组成。耐磨、防腐、抗冻、密封性能好，只须更换胶套即完好如新，阀体可永久使用，寿命是普通阀门的4-6倍。驱动方式有手动、气动、电动等多种方式，也可按客户需求定制非标产品。
工作原理
当顺时针转动手轮时，使大小阀杆同时带动上下压板，压缩管套进行关闭。反转即行开启，这样压板在拉杆之间上下往复运动完成阀门开闭工作。
主要零件材料
名称 | 材料 |
阀体 | 不锈钢 |
套管 | 橡胶 |
阀杆 | 铸铜、碳钢 |
压杆 | 铸铁 |
手轮 | 铸铁 |
托架 | 球墨铸铁 |

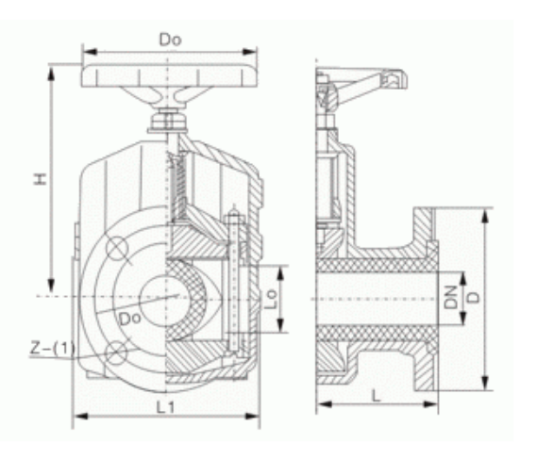

主要外形连接尺寸
公称通径 (DN) | 公称压力 (MPa) | 工作压力 (MPa) | L | L1 | D | D1 | Z-Φ |
25 | 0.6 | 0.6 | 160 | 124 | 115 | 85 | 4-14 |
32 | 165 | 145 | 140 | 100 | 4-18 | ||
40 | 190 | 157 | 150 | 110 | 4-18 | ||
50 | 210 | 160 | 160 | 125 | 4-18 | ||
65 | 250 | 199 | 180 | 145 | 4-18 | ||
80 | 300 | 222 | 195 | 160 | 4-18 | ||
100 | 350 | 250 | 215 | 180 | 8-18 | ||
125 | 430 | 318 | 245 | 210 | 8-18 | ||
150 | 500 | 350 | 280 | 240 | 8-23 | ||
200 | 0.4 | 0.4 | 650 | 446 | 335 | 295 | 8-23 |
250 | 800 | 516 | 395 | 350 | 12-23 | ||
300 | 950 | 562 | 445 | 400 | 12-23 |
