夹套保温截止阀

夹套保温截止阀

产品概况

产品型号：BJ41W/H

公称通径：DN15~250mm
公称压力：PN1.6~6.4MPa
适用温度：硝酸类
主要材质：铸钢、不锈钢


产品详情
结构特点

1、结构简单，制造和维修比较方便。

2、工作行程小，启闭时间短。

3、密封性好，密封面间摩擦力小，寿命较长。


执行标准

设计与制造：BS1873BS5160GB12233

法兰尺寸：ANSIB16.5JB/T79GB9113

压力温度：ANSIB16.34

结构长度：ANSIB16.10BS1873GB12221

对焊连接尺寸：ANSIB16.25

检验与实验：BS6755GB/T13927


产品尺寸

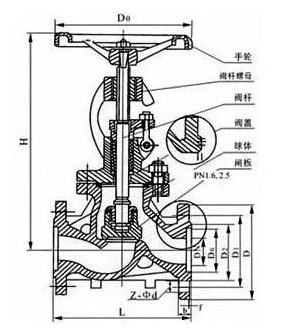

主要外形尺寸

型号
公称通径
DN
尺寸
L
D
D1
D2
B-f
Z-φ
H
D0
BJ41W/H-16P/R/C
15
130
95
65
45
16-2
4-14
170
120
20
150
105
75
55
16-2
4-14
190
140
25
160
115
85
65
16-2
4-14
205
160
32
180
135
100
78
18-2
4-18
270
180
40
200
145
110
85
18-3
4-18
310
200
50
230
160
125
100
18-3
4-18
358
240
65
290
180
145
120
18-3
4-18
373
280
80
310
195
160
135
20-3
8-18
435
320
100
350
215
180
155
20-3
8-18
500
360
125
400
245
210
185
22-3
8-18
614
400
150
480
280
240
210
24-3
8-23
674
400
200
600
335
295
265
26-3
12-23
818
450
250
730
405
355
320
30-3
12-25
969
550


型号
公称通径
DN
尺寸
L
D
D1
D2
B-f
Z-φ
H
D0
BJ41WH-25PRC
15
130
95
65
45
16-2
4-14
233
120
20
150
105
75
55
16-2
4-14
275
140
25
160
115
85
65
16-2
4-14
285
160
32
180
135
100
78
18-2
4-18
302
180
40
200
145
110
85
18-3
4-18
355
200
50
230
160
125
100
20-3
4-18
362
240
65
290
180
145
120
22-3
8-18
400
280
80
310
195
160
135
22-3
8-18
430
320
100
350
230
190
160
24-3
8-23
465
360
125
400
270
220
188
28-3
8-25
550
400
150
480
300
250
218
30-3
8-25
700
400
200
600
360
310
278
343
12-25
780
450
250
730
425
370
335
36-3
12-30
900
550


型号
公称通径
DN
尺寸
L
D
D1
D2
B-f
Z-φ
H
BJ41WH-40PRC
15
130
95
65
45
16-2
4-14
233
20
150
105
75
55
16-2
4-14
275
25
160
115
85
65
16-2
4-14
285
32
180
135
100
78
18-2
4-18
302
40
200
145
110
85
18-3
4-18
355
50
230
160
125
100
20-3
4-18
370
65
290
180
145
120
22-3
8-18
408
80
310
195
160
135
22-3
8-18
436
100
350
230
190
160
24-3
8-23
475
125
400
270
220
188
28-3
8-25
558
150
480
300
250
218
30-3
8-25
720
200
600
375
320
282
38-3
12-30
800
BJ41WH-64PRC
15
170
105
75
55
18-2
4-14
240
20
190
125
90
68
20-2
4-18
280
25
210
135
100
78
22-2
4-18
290
32
230
150
110
82
24-2
4-23
325
40
260
165
125
95
24-3
4-23
360
50
300
175
135
105
26-3
4-23
410
65
340
200
160
130
28-3
8-23
430
80
380
210
170
140
30-3
8-23
465
100
430
250
200
168
32-3
8-25
537
125
500
295
240
202
36-3
8-30
630
150
550
340
280
240
38-3
8-34
790
200
650
405
345
300
44-3
12-34
910
