产品概况

产品型号：HG5-81-1

公称通径：DN50~400mm

公称压力：PN1.0~6.4MPa

适用温度：-29~650℃

主要材质：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8、CF8M、CF3、CF3M

设计制造：GB12234-89

结构长度：GB12221-89

法兰尺寸：JB/T79-94

检查和试验：GB13927


产品详情

性能与用途

本阀门操作方便，开启自由，运动灵活可靠; 阀瓣装配维修简单，密封结构合理， 密封圈更换方便实用。


结构与原理

该阀主要由1.阀体, 2.阀瓣, 3.密封圈, 4.阀杆, 5.支架, 6.阀压盖, 7.手轮, 8.法兰, 9.螺母, 10.定位螺钉等零件组成，手轮顺转, 阀门关闭,阀杆向上移动, 此阀为上展式，手轮顺转, 阀门关闭, 阀杆向下转动, 此阀为下展阀。


主要零件材质

零件名称 ZG1Cr18Ni9Ti系列 ZG00Cr18Ni10系列 ZG1Cr18Ni12MO 2 Ti系列 ZG00Cr17Ni14MO 2 系列 WCB系列
阀体/阀盖 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀杆 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
阀瓣 ZG1Cr18Ni9Ti ZG00Cr18Ni10 ZG1Cr18Ni12MO 2 Ti ZG00Cr17Ni14MO 2 WCB
垫片 304+PTFE 304L+PTFE 316+PTFE 316L+PTFE 石墨+304
螺柱 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 1Cr17Ni2 35CrMoA
螺母 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni9Ti 45

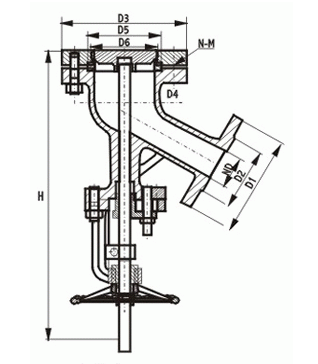

外形结构图




连接尺寸

DN 上法兰 上法兰 下法兰 密封座
D1 D2 D3 D4 D5 D6
25 115 80 115 85 - -
32 135 100 135 100 - -
40 145 110 145 110 80 60
50 165 125 160 125 85 70
65 180 145 180 145 130 85
80 195 160 195 160 135 95
100 215 180 215 180 160 130
125 245 210 245 210 160 140
150 280 240 280 240 185 165
200 335 295 335 295 / /
