双偏心软密封蝶阀

产品概况

产品型号:D342X

公称通径:DN50~2000mm

公称压力:PN1.0~2.5MPa

适用温度:0-80℃

适用介质:水、蒸气、油品等


产品详情

产品特点

双偏心法兰式蝶阀结构紧凑,90°回转开关轻松,密封可靠,使用寿命长,被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中,作为调节和截止使用。本阀采用双偏心结构,具有越关越紧的密封功能,密封性能可靠。密封副材料选用不锈钢和丁腈耐油橡胶配对,使用寿命长。橡胶密封圈即可位于阀体上,也可以位于蝶板上,可适用不同特点的介质,供用户选择。 蝶板采用框架结构,强度高,过流面积大,流阻小。 整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料,就可使用于不同介质。本阀具有双向密封功能,安装时不受介质流向的控制,也不受空间位置的影响,可在任何方向安装。本阀结构独特,操作灵活、省力、方便。


主要零件材质

零件名称

材料

阀体

WCB、QT450-10、HT200、HT250

蝶板

WCB、QT450-10、HT200、HT250

阀轴

2Cr13

密封圈

丁腈耐油橡胶

填料

柔性石墨



执行标准

设计与制造

GB/T12238

法兰连接

GB/T9113 GB/T17241.6

结构长度

GB/T12221

试验与检验

GB/T13927



主要技术参数

公称通径(mm)

50-2000

50-1600

公称压力(MPa)

0.6

1.0

1.6

密封试验

0.66

1.1

1.76

强度试验

0.9

1.5

2.4

适用温度

丁腈橡胶:-40℃~90℃、氟橡胶:-20℃~200℃

适用介质

水、空气、天然气、油品及弱腐蚀性流体

泄漏率

符合GB/T13927标准

驱动方式

蜗轮传动、电动、气动、液动

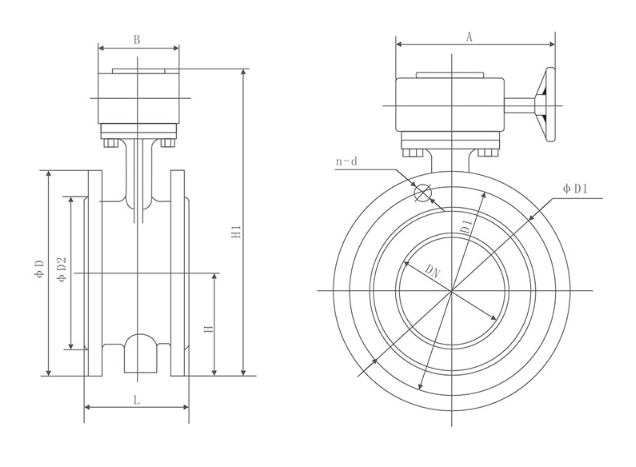

主要外形连接尺寸

公称通径

DN

主要外形尺寸

法兰尺寸和螺栓孔尺寸

L

H

H1

A

B

1.0MPa

1.6MPa

D

D1

D2

n-d

D

D1

D2

n-d

50

108

82.5

306

80

80

165

125

99

4-18

165

125

99

4-18

65

112

92.5

321

80

80

185

145

118

4-18

185

145

118

4-18

80

114

100

346

80

80

200

160

132

8-18

200

160

132

8-18

100

127

110

387

95

95

220

180

156

8-18

220

180

156

8-18

125

140

125

411

95

95

250

210

184

8-18

250

210

184

8-18

150

140

142.5

447

95

95

285

240

211

8-22

285

240

211

8-22

200

152

170

607

190

308

340

295

266

8-22

340

295

266

12-22

250

165

192.5

688

190

308

395

350

319

12-22

405

355

319

12-26

300

178

222.5

742

190

308

445

400

370

12-22

460

410

370

12-26

350

190

252.5

797

190

308

505

460

429

16-22

520

470

429

16-26

400

216

282.5

930

270

466

565

515

480

16-26

580

525

480

16-30

450

222

307.5

975

270

466

615

565

530

20-26

640

585

548

20-30

500

229

335

1065

270

466

670

620

582

20-26

715

650

609

20-33

600

267

390

1225

457

625

780

725

682

20-30

840

770

720

20-36

700

292

447.5

1343

457

625

895

840

794

24-30

910

840

794

24-36

800

318

507.5

1436

457

625

1015

950

901

24-33

1025

950

901

24-39

900

330

557.5

1616

598

853

1115

1050

1001

28-33

1125

1050

1001

28-39

1000

410

615

1711

598

853

1230

1160

1112

28-36

1255

1170

1112

28-42

1200

470

727.5

1971

598

853

1455

1380

1328

32-39

1485

1390

1328

32-48

1400

530

837.5

2218

860

1345

1675

1590

1530

36-42

1685

1590

1530

36-48

1600

600

957.5

2578

860

1345

1915

1820

1750

40-48

1930

1820

1750

40-56

1800

670

1057.5

2689

860

1345

2115

2020

1950

44-48

2130

2020

1950

44-56

2000

760

1162.5

3022

952

1592

2325

2230

2150

48-48

2345

2230

2150

48-62
