产品概况

产品型号：D341X

公称通径：DN50～1000mm

公称压力：PN0.6~1.6MPa

适用温度：≤120℃

阀体材质：各种橡胶、聚四氟

驱动形式：手动、蜗杆蜗轮传动、气传动、电传动

适用介质：空气、水、污水、蒸气、煤气、油品等设计标准：GB/T2238-1989

法兰连接尺寸：GB/T9113.1-2000;GB/T9115.1-2000;JB78

结构长度：GB/T12221-1989

压力试验：GB/T13927-1992;JB/T9092-1999


产品详情

产品概述

蜗轮法兰式软密封蝶阀适用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。


主要技术参数

    公称通径
    DN（mm）
    50～2000
    公称压力
    PN（MPa）
    0.6
    1.0
    1.6
    试验压力
    强度试验
    0.9
    1.5
    2.4
    密封试验
    0.66
    1.1
    1.76
    气密封试验
    0.6
    0.6
    0.6
    适用介质
    空气、水、污水、蒸气、煤气、油品等
    驱动形式
    手动、蜗杆蜗轮传动、气传动、电传动


主要零件的材质

    零件名称
    材料
    阀体
    各种橡胶、聚四氟
    蝶板
    灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
    密封圈
    球墨铸钢、铸钢、合金钢、不锈钢
    阀杆
    2Cr13、不锈钢
    填料
    O型圈、柔性石墨

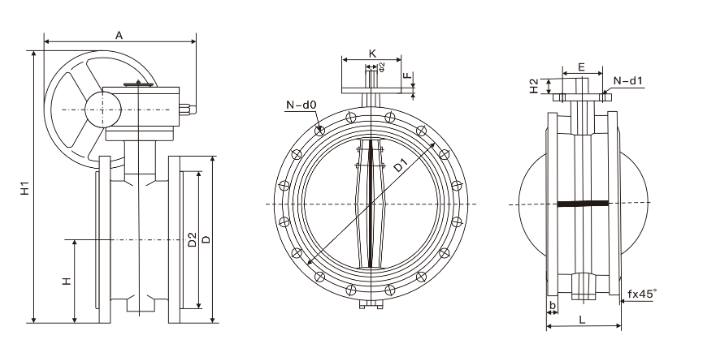

主要外形尺寸及重量（PN1.0/1.6MPa）

DNLDD1D2bfN-d0AKEFHH1H2Φ2N-d1
501081651251021834-Φ18180655013833382812.64-Φ7
651121851451221838-Φ18180655013933582812.64-Φ7
801142001601382038-Φ182456550131004132812.64-Φ7
1001272201801582038-Φ182409070131144282815.774-Φ10
1251402502101882238-Φ182409070131254442818.924-Φ10
1501402852402122238-Φ223509070131435532818.924-Φ10
20015234029526824312-Φ22350125102131706783822.14-Φ12
25016540535532026312-Φ26550125102131987423828.454-Φ12
30017846041037828412-Φ26600125102202238033831.64-Φ12
35019052047043830416-Φ26600150125202708664531.64-Φ14
40021658052549032416-Φ30600175140203009405133.154-Φ18
45022264058555040420-Φ30750175140203409955137.954-Φ18
50022971565061044420-Φ337501751402235510585741.124-Φ18
60026784077072554520-Φ367502101653041011637050.634-Φ22
70029291084079540524-Φ367503002543047812836663.358-Φ18
800318102595090042524-Φ397503002543052913986663.358-Φ18
90033011251050100044528-Φ391250300254345841498118758-Φ18
100041012551170111546528-Φ421500300254343571608142858-Φ18
120047014851390133052532-Φ4815003502983479918761501058-Φ22
