产品概述

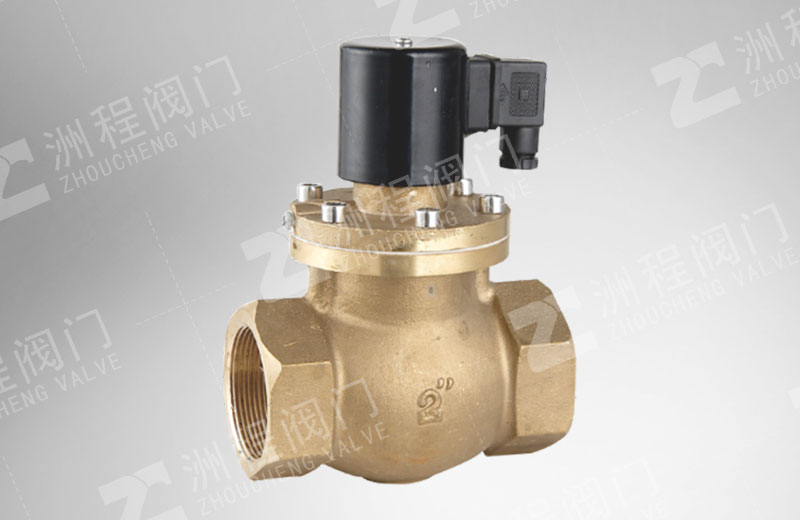

ZQDF（Y）蒸汽(液用)电磁阀是工业过程自动化控制系统用的执行器，它在接受电控信号后能自动开启或关闭阀门，实现对管道中流体介质的通断或流量调节控制，从而对系统中的温度、流量、压力等参数进行自动调节或远程控制。ZQDF系列主要用于空气、蒸汽、煤气等气体介质的控制；ZQDF(Y)系列主要用于自来水、蒸馏水、冷冻盐水、电镀废液等液体介质，同时也用于粘度小于4°E的油类。
产品特点
耐腐：主要部件阀塞，阀体等采用不锈钢和铸钢制成，防腐性能良好。
耐热：电磁、密封部分全部采用特种耐高温电工材料和密封材料，并采用了有效的隔热措施。
耐磨：选材合理，阀塞与阀体间巧妙地利用流体的润滑作用，减少磨损。
耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
主要技术参数
| 型号 | ZQDF-1 | ZQDF-2 | ZQDF-3 | ZQDF-1Y | ZQDF-2Y | ZQDF-3Y |
公称压力MPa | 1.6 | |||||
工作压差MPa | DN15～50 | 0～1.6 | ||||
DN65～100 | 0.05～1.6 | |||||
介质种类 | 煤气、空气等 | 饱和蒸汽 | 过热蒸汽或高温气体 | 水油液体 | 热水、油 | 油 |
介质温度℃ | ≤60 | ≤180 | ≤220 | ≤60 | ≤180 | ≤220 |
电源电压 | AC220V其余规格可作特殊订货 | |||||
使用寿命 | 按JB/T7352-94规定 | |||||
泄漏量m1/min | 按JB/T7352-94·F规定 | |||||
功耗 | AC≤70VA DC≤60W | |||||
防爆标志 | dIIBT4 | |||||
防爆证编号 | CE991010 | |||||
出线口接头 | 内螺纹M20×1.5 | |||||
环境温度 | -40～+60℃ | |||||
主要外形连接尺寸
公称通径 DN | 外形尺寸 | 内螺纹 | 外形尺寸 | 法兰连接 | |||||||
H | L | G | H | L | D | D1 | D2 | b | f | N-d | |
15 | 148 | 92 | 1/2 | 176 | 130 | 95 | 65 | 46 | 14 | 2 | 4-Φ14 |
20 | 148 | 92 | 3/4 | 181 | 150 | 105 | 75 | 56 | 16 | 2 | 4-Φ14 |
25 | 148 | 110 | 1 | 210 | 160 | 115 | 85 | 65 | 16 | 3 | 4-Φ14 |
32 | 182 | 120 | 11/4 | 221 | 180 | 140 | 100 | 76 | 18 | 3 | 4-Φ18 |
40 | 182 | 140 | 11/2 | 230 | 200 | 150 | 110 | 84 | 18 | 3 | 4-Φ18 |
50 | 192 | 162 | 2 | 252 | 230 | 165 | 125 | 99 | 20 | 3 | 4-Φ18 |
65 | 265 | 290 | 185 | 145 | 118 | 20 | 3 | 4-Φ18 | |||
80 | 276 | 310 | 200 | 160 | 132 | 20 | 3 | 8-Φ18 | |||
100 | 373 | 350 | 220 | 180 | 156 | 22 | 3 | 8-Φ18 | |||
