零压启动膜片电磁阀

零压启动膜片电磁阀

产品概况

产品型号：ZCW

公称通径：DN4~50mm

公称压力：PN0.5~1.0MPa

适用温度：≤180℃

适用介质：液体、气体、油


产品详情

产品概述

零压启动膜片电磁阀适用于控制液体、气体、轻油(≤20CST)等介质，采用直动式及分步2直动式结构，零压力开阀，流量大可靠性高等特点。阀体材质为黄铜（热锻），不锈钢SS304(精密铸造），该系列具有多种型式，可以根据控制需要进行选择。


主要性能规范

功能选项

电器参数

代号

功能选项

功能说明

线圈参数：AC220V 380V 110V 24V DC24V 12V

NO

常闭型

通电阀开，断电阀关

塑封线圈：IP65 F级 标准接线盒

K

常开型

通电阀关，断电阀开

铁壳线圈：IP54 F级 可供其他电压线圈

E

防爆型

防爆等级：ExDII BT4

塑封线圈：

DN10～25mm AC 26VA DC 18W

T

定时器

可以设定开、关间隙时间

DN32～50mm AC 40VA DC 30W

N

塑封线圈

IP65，防水作用

铁壳线圈：

DN10～25mm AC 26VA DC 18W

J

节能模块

降低线圈温升和功耗

DN32～50mm AC 40VA DC 30W

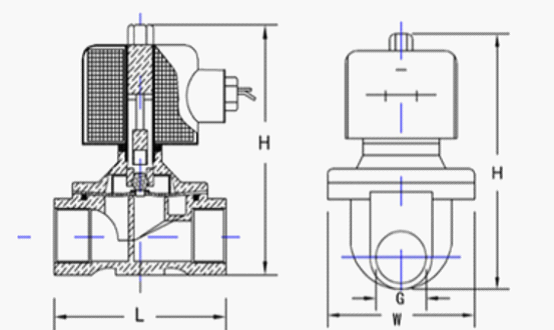

连接尺寸

接口G

通径mm

Cv值

L

H/常开型/防爆型

工作压力（bar)

常闭型

常开型

1/8

2.5

0.25

40.5

75/--/--

0～10

0～6

1/4

2.5

0.25

40.5

75/--/--

0～10

0～6

1/4

4

0.6

54

75/--/--

0～10

0～6

3/8

4

0.6

54

90/--/--

0～10

0～6

3/8

10

4.8

68

117/--/--

0-10

0～6

1/2

15

4.8

68

117/135/125

0～10

0～6

3/4

20

7.6

73

123/142/135

0～10

0～6

1

25

12

99

135/150/150

0～10

0～6

11/4

32

24

110

154/190/190

0～10

0～6

11/2

40

29

120

162/190/190

0～10

0～6

2

50

48

154

185/215/202

0-10

0～6
