产品详情
产品概述
适用范围于以蒸汽为加热介质，进行温度自动控制的执行机构。可对蒸汽加热器、散热器、干燥器等蒸汽设备及各类温度自控仪、蒸汽定型机、蒸染机、蒸汽回潮机等成套设备的锅炉蒸汽管道进行二位式自动控制和远程控制区。广泛应用于染化、纺织、印染、食品、医药、卷烟、水泥制品、石油化工、冶金等部门的自控系统。
主要特点
耐热：电磁部分、密封件部分用特种耐调温电工材料和密封材料，并应用了各种隔热措施。
耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损
耐冷凝：蒸 汽管道的冷凝水是影响动作的重要因素，本阀则不受冷凝水影响。
主要性能规范
项目 | 说明 | ||||||||||
工作介质 | 蒸汽及其它无腐蚀性气体 | ||||||||||
介质温度（℃） | ≤200 | ||||||||||
公称压力（MPa） | 1.6 | ||||||||||
工作压差（MPa） | 0.05～1.6 | 0.10～1.6 | |||||||||
电源电压 | AC220V其余规格可作特殊订货 | ||||||||||
使用寿命（万次） | ≥10 | ≥5 | ≥3 | ||||||||
公称通径（mm） | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
额定流量系数（KV） | 2.8 | 5 | 8.5 | 12 | 18 | 28 | 45 | 70 | 110 | 180 | 250 |
泄漏量（ml/min） | 1.5 | 3 | 4.5 | 6 | 9 | 17 | 28 | 40 | |||
功耗 | 50VA | ||||||||||
防爆标志 | DIIBT4 | ||||||||||
防爆证编号 | CE991010 | ||||||||||
出线口接头 | 内螺纹M20×1.5 | ||||||||||
环境温度 | -40～+60℃ | ||||||||||

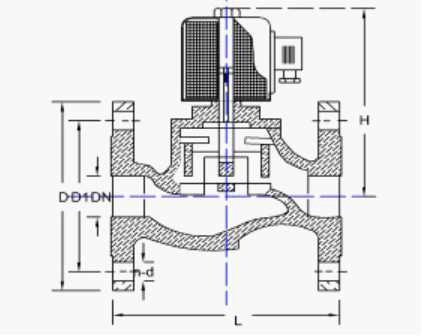

主要外形连接尺寸
通径mm | Cv值 | L | H | D | D1 | n-Φd | 工作压力（bar) | |
常闭型 | 常开型 | |||||||
20 | 5.4 | 150 | 180 | 105 | 75 | 4-Φ14 | 0.3～16 | 0.3-10 |
25 | 8.5 | 160 | 195 | 115 | 85 | 4-Φ14 | 0.3～16 | 0.3-10 |
32 | 14 | 180 | 205 | 140 | 100 | 4-Φ18 | 0.3～16 | 0.3-10 |
40 | 18 | 200 | 220 | 150 | 110 | 4-Φ18 | 0.3～16 | 0.3-10 |
50 | 28 | 230 | 235 | 165 | 125 | 4-Φ18 | 0.3～16 | 0.3-10 |
65 | 42 | 290 | 250 | 185 | 145 | 4-Φ18 | 1～16 | 1-10 |
80 | 65 | 310 | 260 | 200 | 160 | 8-Φ18 | 1～16 | 1-10 |
100 | 100 | 350 | 290 | 220 | 180 | 8-Φ18 | 1～16 | 1-10 |
125 | 180 | 400 | 365 | 250 | 210 | 8-Φ18 | 1～16 | 1-10 |
150 | 250 | 480 | 400 | 285 | 240 | 8-Φ22 | 1～16 | 1-10 |
200 | 420 | 600 | 456 | 340 | 295 | 12-Φ22 | 1.5～16 | 1.5-10 |
250 | 660 | 730 | 434 | 405 | 355 | 12-Φ26 | 1.5～16 | 1.5-10 |
300 | 890 | 850 | 490 | 460 | 410 | 12-Φ26 | 2～16 | 2-10 |
350 | 1060 | 2～16 | 2-10 | |||||
