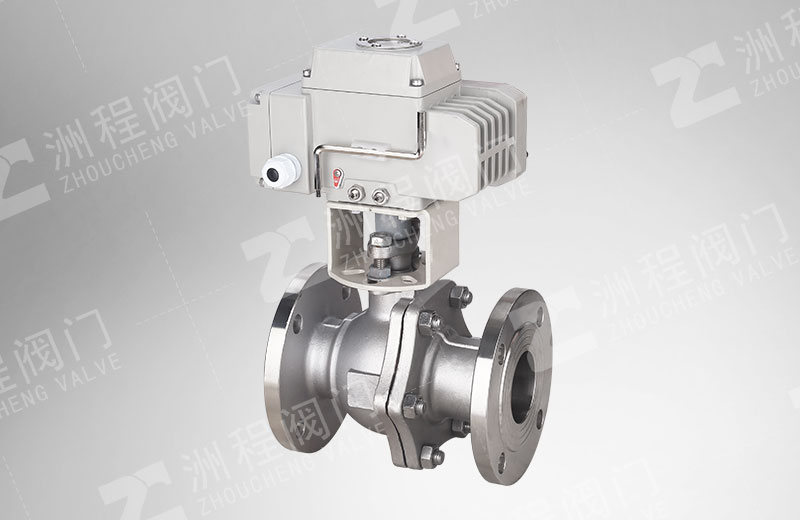

电动不锈钢浮动球阀

产品概况

通用型号:Q941F/W

公称通径:DN15~300mm

压力范围:PN1.6MPa~6.4MPa

使用温度:-29℃~200℃

适用介质:燃气、清水、溶剂、弱酸

法兰标准:GB/T9113-2010

结构形式:浮动直通式

阀体材质:不锈钢CF8

驱动方式:电动、调节型、开关型


产品详情

产品概述

电动不锈钢浮动球阀是由智能型电动执行器和不锈钢球阀装配而成,采用软密封结构。球阀流道为直通式,流阻小,流通能力强,介质滞留少。球阀的球心为不锈钢,通过精细研磨使其光滑在开关的时候与密封面无间隙回转确保阀门的密封性。通过以(220V、380V)电源电压为驱动接受(4-20mA)工业信号,来推动阀杆带动球心的旋转来达到开关和调节。主要应用于然气、清水、溶剂、弱酸、微腐性气体、液体等输送管道上作为介质流量的开关和调节。


产品特点

1、流体阻力小、球阀是所有阀类中流体阻力较小的一种,即使是缩径 球阀,其流体阻力也相当小。

2、止推轴承减小阀杆摩擦力矩,可使用阀杆长期操作平衡灵活。

3、阀座密封性能好,采用聚四氟乙烯等材料制成的密封圈,结构易于密封,而且球阀的阀封能力随着介质的压力的增大而增大。

4、阀杆密封可靠,由于阀杆只作旋转运动而不做升降运动,阀杆的填 料密封不易破坏,且密封能力随着介质的压力增设而增大。

5、由于聚四氟乙烯材料具有良好的自润滑性,与球体的摩擦损失小,帮球阀的使用寿命长。

6、下装式阀杆和阀杆头部凸阶防止阀杆喷出,如火灾造成阀杆密封破坏,凸阶与阀体间还可以形成金属接触,确保阀杆密封。


主要技术参数

公称通径(mm)1520253240506580100125150200250300
流量系数Kv21387211217027338451294014522222358951287359
公称压力(MPa)PN1.6、2.5、4.0、6.4MPa
泄漏量软密封:零泄漏
阀体形式两段式阀体(浮动球体)两段式阀体(固定球体)
阀芯形式“O”型球形阀芯
密封填料聚四氟乙烯(PTFE)、金属石墨缠绕垫片
连接形式法兰、焊接、螺纹
流量特性近似快开特性
可调范围DN15-65DN80-300
250:1350:1
基本误差±1%
死区≤1%
回差≤1%
适用温度密封面
PTFE≤180℃、PPL≤280℃
配置执行机构可配PSQ、HQ、UNIC、361RS、HR等系列角行程电动执行机构
控制方式开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制)


主要性能规范

公称通径DN(mm)DN15-300
公称压力PN(MPa)1.62.54.06.4
试验压力强度试验15.024.037.548.0
密封试验11.017.627.535.2
低压气密试验0.5~0.7
适用介质水、油、蒸气、硝酸类(温度≤200℃)、醋酸类(温度≤200℃)



主要零件材质

零件名称材料
阀体WCB304(CF8)316(CF8M)316L(CF3M)
球体2Cr13+氮化处理304316316L
阀杆2Cr13304316316L
阀座密封圈

PTFE(聚四氟乙烯)、PPL(对位聚苯)

填料V型PTFE四氟填料、柔性石墨



主要连接尺寸

公称通径 DN(mm)1520253240506580100125150200250300
L130140150165180200220250280320360400630750
H配PSQ275280287312312325335365400420440470545580
配HQ360370380392392415425445490510530560635670
配361R360370380392392415425445490510530560635670
W157157157157208208256256256256256256380380
PN1.6MPa法兰连接尺寸
D95105115140150165185200220250285340405460
D1657585100110125145160180210240295355410
D2465665768499118132156184211266319370
n-φd4-144-144-144-184-184-184-188-188-188-188-2212-2212-2612-26
PN2.5MPa法兰连接尺寸
D95105115140150165185200235270300360425485
D1657585100110125145160190220250310370430
D2465665768499118132156184211274330389
n-φd4-144-144-144-184-184-188-188-188-228-268-2612-2612-3016-30
PN4.0MPa法兰连接尺寸
D95105115140150165185200235270300375450515
D1657585100110125145160190220250320385450
D6405158667688110121150176204260313364
n-φd4-144-144-144-184-184-188-188-188-228-268-2612-3012-2216-33
PN6.3MPa法兰连接尺寸
D105130140155170180205215250295345415470530
D17590100110125135160170200240280345400460
D6405158667688110121150176204260313364
n-φd4-144-184-184-224-224-228-228-228-268-308-3312-3612-3616-36
