产品概述
智能型防爆电动球阀由角行程防爆电动执行器及球阀球体组成,是由电子式角行程电动执行机构3810或HQ系列与球阀调节机构组成。该阀具有结构简,切换迅速、流通能力大,零泄漏等特点,适用于高粘度、含纤维、固体颗粒流体的场合,防爆型电动球阀广泛应用于石油化工,冶金、轻工等工业自控领域对气体、液体输送管道中介质的切断或流通。执行器采用一体化设计,输入220V电源即可直接进行开关量调节,亦可内置伺服模块,输入控制信号(4~20mA DC或1~5VDC)及单相电源即可控制运转。通常用于密封要求严格的场合,除控制气体、液体、蒸汽介质外,还适宜控制污水和含有纤维性杂质的介质。广泛用于石油、化工、冶金、轻工、造纸、电站、制冷等工作领域。
主要特点
1、适用于两位切断、调节的场合。
2、可实现对石油、化工、造纸、冶金、污水处理、油罐车等运输管道内介质的切断和流通。
3、密封性能优良、流通能力大、装卸维护方便、流阻小、密封可靠,甚至切断。
4、体积小、重量轻、推力大、功能强、伺服放大器内装、操作方便、可靠性高。
5、流向可任意,可调范围广,能用于高压和大口径场合,控制高粘度,带有纤维和细颗粒的介质。
6、采用直连方式,电动执行机构内置伺服系统,无须另配伺服放大器,输入输出信号4-20mA及3800VAC电源即可控制运转。具有连线简单、结构紧凑、动作稳定可靠等优点。
主要技术参数
公称通径(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
流量系数 Kv | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
公称压力(MPa) | PN1.6、2.5、4.0、6.4MPa | |||||||||||||
泄漏量 | 软密封:零泄漏;硬密封:≤额定流量的10-5 | |||||||||||||
阀体形式 | 两段式阀体(浮动球体) | 两段式阀体(固定球体) | ||||||||||||
阀芯形式 | “O”型球形阀芯 | |||||||||||||
密封填料 | 聚四氟乙烯(PTFE)、金属石墨缠绕垫片 | |||||||||||||
连接形式 | 法兰、焊接、螺纹 | |||||||||||||
流量特性 | 近似快开特性 | |||||||||||||
可调范围 | DN15-65 | DN80-300 | ||||||||||||
250:1 | 350:1 | |||||||||||||
基本误差 | ±1% | |||||||||||||
死区 | ≤1% | |||||||||||||
回差 | ≤1% | |||||||||||||
适用温度 | 密封面 | |||||||||||||
PTFE≤150℃、RTFE≤180℃、PPL≤300℃、硬密封≤450℃ | ||||||||||||||
配置执行机构 | 可配HQ、3810等系列角行程防爆电动执行机构 | |||||||||||||
控制方式 | 开关到位灯(开关两位控制)、智能调节(4~20mA模拟量信号控制) |
主要零件材质
零件名称 | 材料 | |||
阀体 | WCB | 304(CF8) | 316(CF8M) | 316L(CF3M) |
球体 | 2Cr13+氮化处理 | 304 | 316 | 316L |
阀杆 | 2Cr13 | 304 | 316 | 316L |
阀座密封圈 | PTFE(聚四氟乙烯)、PPL(对位聚苯)、金属密封(硬质合金) | |||
填料 | V型PTFE四氟填料、柔性石墨 |

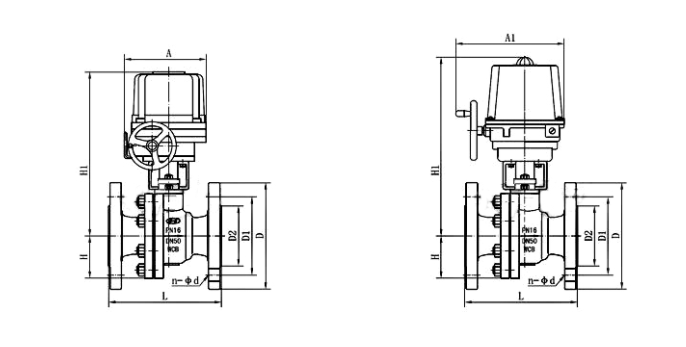

主要外形尺寸
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
H1 | 根据所配执行机构型号而定 | |||||||||||||
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
n-φd | 4-14 | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 |
A、A1 | 根据阀门所需力矩而定,配置机型不同,外形尺寸也不相同 |
