产品概述

上海洲程电动温控阀广泛应用于城市供暖、供气、空调、制冷等楼宇自动控制系统。也适用于化工、石油、冶金、电力、食品等行业的生产过程自动控制系统。

上海洲程电动温控阀，由我公司的智能温控箱+智能电动执行器结合压力自平衡式阀体，具有控制精确，关断力大，自平衡防抱死等特点。并可根据使用现场系统设备的不同灵活调整比例带，积分时间等参数，使之与系统达到最佳匹配，可消除静差，运行平稳，反应灵敏，延长使用寿命。

温控箱具有PI、PID调节功能，控制精确，多回路控制，功能多样，可实现流体流量、压力、压差、温度、湿度、焓值和空气质量的控制。

智能执行器，调节灵敏，关断力大，流量特性可调（线性等百分比）。可接收0-10V或4-20MA的信号并带有阀位反馈功能。

阀体的流量调节阀，适用于循环管路冷冻水，低压热水、生活热水、高压热水、海水、热油、和蒸气的调节、线性好、可调比大、密封严密、耐高温、防汽蚀。

产品特点

具有比例积分（PI）或比例积分、微分(PID)调节功能，控制稳定、精确。

a、针对不同的现场工况，可灵活调整控制参数，达到系统最优化。

b、可由控制器读取当前温度值及观察阀门工作状态。

c、可扩展功能，如远程设置、温度补偿、超温报警、昼夜/冬夏转换。

d、阀体密封采用V型环高温密封组件，防止了阀杆报死或泄漏的可能性。

e、阀杆或阀座配对研磨，确保泄露量远低于国家允许标准。

电动温控阀主要参数

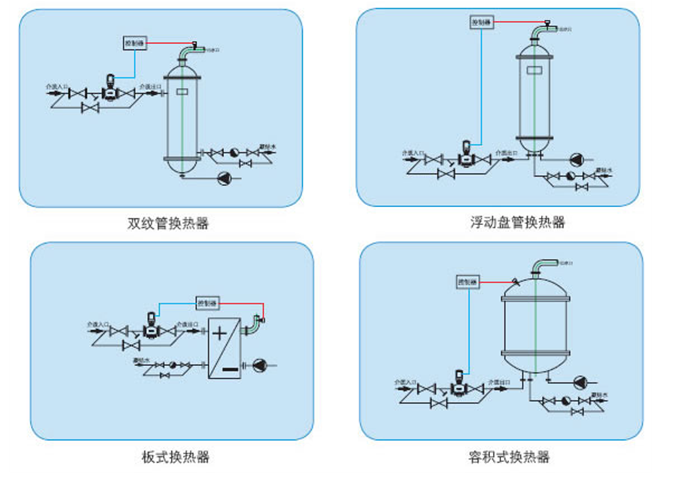

系统应用示意图

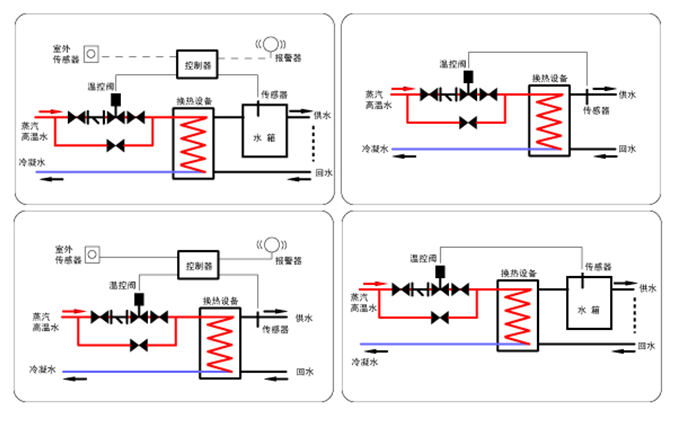

安装示意图

智能温度控制箱-智能控制器使用说明：

概述

ZCZK 系列控制器适用于中央空调、供热采暖、制冷等温度、湿度、压力、流量、温度等精确控制。

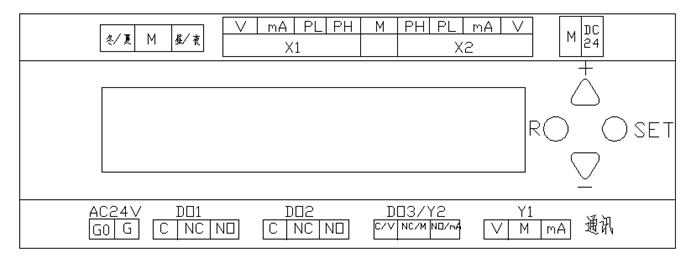

接线端子说明：

G-G0 交流24 V 电源

M     同G0,共地。

X1    主信号输入：mA：4-20mA；V：0-10 V；M：地

Y1    模拟量信号输出。 V：0-10V输出； mA：4-20mA输出；M：地

DO1    开关信号输出,

DO2    开关信号输出

DO3/Y2     开关信号输出或模拟量输出（需用户事先指定）

【注意】接线端子需和屏幕设置当中的选项对应起来，如在传感器菜单中您选了X1通道的4-20，那就需要在X1的mA端子口上接输出信号为4-20mA的压力（流量、温度）传感器；

按键与屏幕操作说明

SET  键  ：  设置或确定键

+   键  ：  上翻或增加键

-   键  ：  下翻或减少键

R   键  ：  快速返回键

屏幕画面分两大部分：运行状态画面与参数设置画面。

设置画面又分：在PS1中设置运用号；在PS2中设置传感器；在PS3中设置显示信号类型；在PS4中设置输出参数

正确连线并通电后, 进入运行状态画面的主菜单，如下图：

按“+”键，进入到Y1白天压力（流量、温度）设定。在此画面可按SET键对压力（流量、温度）进行设定：

按“+”键，进入到Y1白天压力（流量、温度）设定。在此画面可按SET键对压力（流量、温度）进行设定：

按“+”键，进入到Y1夜间压力（流量、温度）设定。在此画面可按SET键对压力（流量、温度）进行设定：

按“+”键，进入到DO1夜间压力（流量、温度）设定。在此画面可按SET键对压力（流量、温度）进行设定：

按“+”键，显示主输入信号（X1）的测量值：

按“+”键，显示模拟输出（Y1）的电压值（0-10V）：

按“+”键，显示开关量（DO1）输出的状态：

按“+”键，显示当前运用号：

按“+”键，返回到主菜单

在以上任何画面，连续按下“SET”键大约5秒钟，即进入参数设置画面。

运用号设定：PS1

按“-”号键2次，控制器屏幕上会出现PS1，且闪烁，（运用号详解注1）.

如下图所显示

。

按SET键，进入运用号设置画面。可对运用号进行设置。如下图所显示：

按“+”键，退出PS1参数设置，如下图：

运用号选择为20、30、60、70

选择压力传感器菜单：PS2

按下“＋”键，屏幕上会出现PS2,如下图：

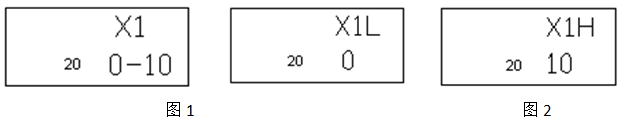

再按SET键，进入选择传感器方式画面，如下图：

上图中， X1L、X1H传感器测量的压力（流量、温度）的上、下限值。

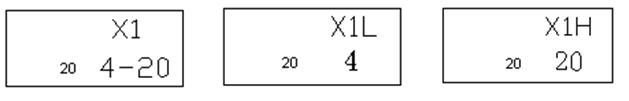

如果选择4-20mA时则显示：

上图中，为4-20mA及选择有效时的上、下限值。

 压力（流量、温度）传感器说明：0-10: 输入的方式为0-10V、4-20:输入的方式为4-20mA可选择.

按“+”键，进入：

输出显示设置： PS3

按“+”键，会出现PS3显示：

按SET键，进入选择输出方式的设定，如下图：

按SET键，0-10开始闪烁，这时可选择4-20mA，如下图：

按“+”键，进入：

在7图中，按“+”键进入PS4参数组的设定：

主参数组的设定： PS4

按下“SET”键进入PI的比例系数的设定,数值越小，反应速度越快：

按“+”键进入PI的积分时间的设定，数值越小，积分越强：

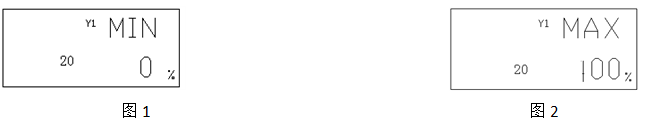

按“+”键进入输出模拟量限值设定。MIN和MAX分别为下限和上限，对应的输出模拟电压为0-10V，即，下限MIN在0%时，为0V，上限在100%时，为10V。如果MIN大于MAX，模拟量输出为反向：

按“+”键，进入开关量DO1的动作回差设定：

按“+”键进入阀门行程时间的设定：

按“+”键，进入到Y1白天的压力（流量、温度）设定：

按“+”键，进入到DO1白天的压力（流量、温度）设定：

按“+”键，进入到Y1黑夜的压力（流量、温度）设定：

按“+”键，进入到DO1黑夜的压力（流量、温度）设定：

按“+”键，进入跳转画面，如图：

当你再次按“+”键时，返回主画面。整体参数就设置完毕。

注：

1、修改参数的说明：在所有可修改参数的画面中，若要设置参数，须先短按SET键，相应参数闪烁，按“+”、“-”键改变参数，最后短按SET键，停止闪烁，参数设置完毕

2、在任何画面中，短按R键，均立即返回主菜单。但在参数调整中（即参数闪烁时），R键无效。

3、在参数设置画面中，任何参数只要发生改变，Y1输出均立刻固定在PS4的MIN参数值上，即使还没有修改完毕或还没有按SET键进行确认，或者又改回原来的参数。直到返回到运行状态的主菜单后，输出恢复正常。

4、在运行状态画面里，若连续20S无任何按键操作，均自动返回到主菜单，同时背光灯熄灭。若改变参数，输出将随着参数的改变而改变。在参数设置画面中，若连续20S无任何按键操作，背光灯会熄灭，但画面仍会停留在当前画面，不会返回到主菜单。这样会防止误操作。

*注1表：

√：相应运用号功能存在；

－：相应运用号功能不存在；

YI与DO1关联：DO1动作随Y1设定值动作，DO1的设定值无效；

YI与DO1不关联：DO1动作不随Y1设定值动作，相互独立。DO1的设定值有效；
