电动不锈钢凸耳式蝶阀

产品概况

产品型号:D97L1X

公称通径:DN200~1200mm

公称压力:PN1.0~2.5MPa

适用温度:常温型:-20℃~+200℃ 散热型:-40℃~+450℃

阀体形式:直通铸造阀(橡胶密封、四氟密封、金属硬密封)

结构形式:中线直板式、三维偏心式

压盖型式:压板压紧式

密封填料:V型聚四氟乙烯填料、柔性石墨填料

流量特性:直线特性或等百分比特性

适用介质:水、蒸汽、油品、弱酸碱等


产品详情

产品概述

       电动不锈钢凸耳式蝶阀是由可配PSQ、HQ、UNIC、361RS等系列角行程电动执行机构(精小型、Q型、防爆型)和凸耳式蝶阀两部分组成。阀体引进国外技术,采用中线直板式和三维偏心式设计,阀座与蝶板几乎无磨损,具有越关越紧的密封功能并符合国家GB/T13927-92阀门压力试验标准。不仅应用于电力、环保、化工、钢厂、石油等行业的工业过程自动控制系统中,而且还应用于热电站的冷却水系统。


产品特点

1、外壳精小流畅、体积小、重量轻、接线简单等美观大方、方便移动和维护。

2、性能优越稳定齐全,有普通型、带电位计型、无源型、智能型、快关慢关、指示器显示等应有尽有。

3、动力损耗率低,可大量节约成本。

4、技术先进,电子部分采用进口原件性能稳定,机械部分加工精细精密耐磨,带有多重保护装置以免操作不当或过载造成损坏,手电动装置可随时手动控制,紧凑的结构优化设计消除了工作噪音大的不足。

5、智能一体化装置有信号4~20mA输入输出,比例调节控制和定位,无需人工控制,可位置自锁、连线简单、性能稳定可靠、控制精度高、反应速度快等。

6、安装在阀门上很方便,可不用机械加工则可直接安装在手动阀门上。

7、电压有AC220V、DC220V、DC24、AC110V等多种电源可提供。


执行标准

设计标准

GB/T12238-2008、ISO 10631-1994

或BS EN593-1998、BS5155、MSS SP-67

法兰连接

GB/T17241.6-2008、

JIS B2212-B2214-1999,JIS B2220-2004、JIS B2210-1984、ANSI B16.5-2009,

ANSI B16.47-2006、ISO 7005-2

或BS EN 1092-2002(PN6、PN10、PN16、 Class 125、 Class150、5K、10K、 16K)

结构长度GB/T12221 -2005、IS0 5752-1988SBSEN558-1
压力试验GB/T13927-2008、JB/T9092-1999、ISO 5028-1993或BS 5755-1-1986
顶法兰符合ISO5211等标准


主要零件材质

阀体

碳钢、不锈钢、铬钼钢

蝶板

碳钢、不锈钢、铬钼钢

密封圈

硅橡胶、氟橡胶、不锈钢

阀杆

2Cr13、304

密封填料

聚四氟乙烯、柔性石墨

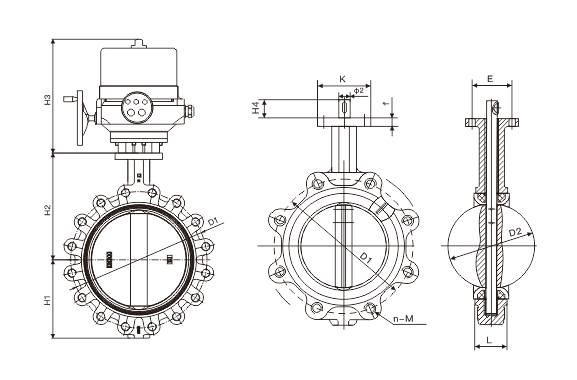

主要外形连接尺寸

公称通径

DN

LPN1.0MPaPN 1.6MPaH1H2H3H4KE
D1D2n-MD1D2n-M
200712803528-2029026212-201752603044511588.9
2507635031712-2035532412-222032923044511588.9
3008339036012-2040036816-2224233730445140107.95
3509243540312-22
44541316-2226736834245140107.95
40010249546316-2251047516-2432540034251.2197158.75
45011455552316-2256553020-2434542234251.2197158.75
50012460557320-2262058520-2437848035064.2197158.75
60015471568020-2473069020-3047556235070.2276215.9
70016582078524-2484080024-3053562439266300254
80019093089024-3095090528-3060667239282300254
900203103099024-30
1050100528-30670720417118300254
10002161130109028-301160111028-36735800417142300254
12002541350130532-301380132532-36878940.7496150350298
