平行式双闸板闸阀

产品概况

产品型号：Z944H

公称通径：DN15~900mm

公称压力：PN1.6~4.0MPa

工作温度：-29℃~425℃

适用介质：水、蒸汽、油品、气体等

产品详情

产品概述

我公司开发的平行式双闸板闸阀是消化吸收国外先进技术、自行设计并研制成功的产品，现已发展有手动、锥齿轮传动、气动、电动等不同的传动方式。

本产品动作可靠，适用于气、液介质输送管路的紧急切断或排放，可用在高温、高压、防爆、防腐蚀等环境条件下安全可靠作业。已广泛应用于石油、化工、电力、冶金、轻纺、油库及军工等部门。经过多年的生产研发，在结构性能上不断改进提高，新技术不断的融入，使产品质量、使用性能不断提高，市场日趋扩大，并以良好服务取得了用户信任和好评。

主要性能参数

气动阀门气缸单程参考耗气量(m3 )	DN(mm)	≤50	65~80		100	125	150	200	250		300
	耗气量	0.003	0.008		0.012	0.023	0.027	0.078	0.096		0.165
	DN(mm)	350	400		450	500	600	700	800		900
	耗气量	0.185	0.261		0.292	0.505	0.869	1.051	1.568		1.809
适用介质		水、蒸汽、油品、气体等
适用介质温度（℃）		低温：-46~345、中温：-29~425、高温：450~600
气缸气源压力（MPa)		0.3~0.7
阀门开关全行程切断时间 (s)	DN15~32(mm)	<2
	DN40~100(mm)	<4
	DN125~200(mm)	<8
	DN250~400(mm)	<16
	DN450~600(mm)	<26
	DN700~900(mm)	<40
阀门泄漏等级		按照GB/T 4213、FCI 70-2（ASME B16.104）标准，泄漏等级为V级
气源接口尺寸（mm)		≤DN100		DN150~DN200			DN250~DN400			≥DN100
		NPT1/4-Φ8		NPT1/4~NPT3/8-Φ8			NPT3/8~NPT1/2-Φ10/Φ12			NPT1/2-Φ16

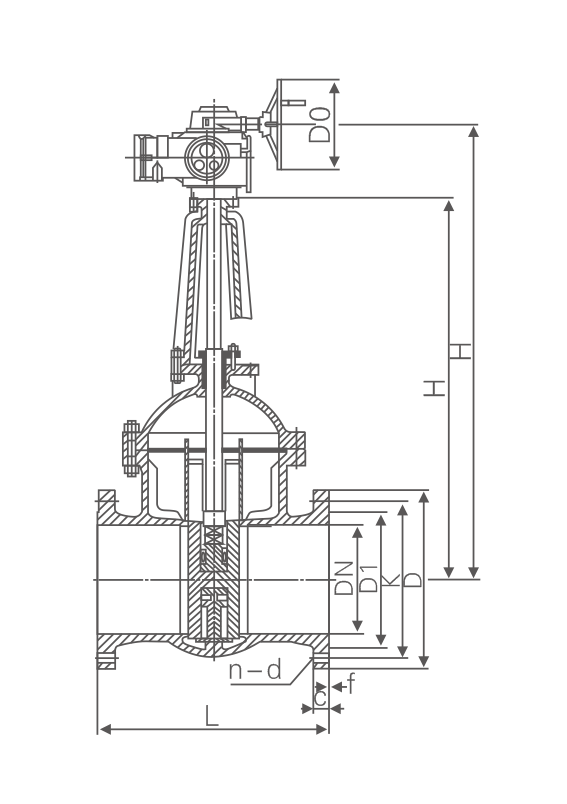

外形连接尺寸

公称压力 PN (MPa)	公称通径 DN	外形尺寸						连接尺寸				密封面（RF）		参考重量（kg）
		L基本系列代号		H	H1	L1	D0	D	K	n-d	C	D1	f
		3(短)	1/15(长)	H	H1	L1	D0	D	K	n-d	C	D1	f
1.6	15	108	130	472	380	185	250	95	65	4-14	16	45	2	27
	20	117	150	485	390	185	250	105	75	4-14	18	58	2	30
	25	127	160	490	400	185	250	115	85	4-14	18	68	2	32
	32	140	180	530	414	185	250	140	100	4-18	18	78	2	35
	40	165	240	600	430	185	250	150	110	4-18	18	88	2	42
	50	178	250	729	488	185	250	165	125	4-18	18	102	2	57
	65	190	270	802	550	185	250	185	145	8-18	18	122	2	68
	80	203	280	891	604	185	250	200	160	8-18	20	138	2	80
	100	229	300	1051	710	185	250	220	180	8-18	20	158	2	100
	125	254	325	1283	740	185	250	250	210	8-18	22	188	2	125
	150	267	350	1385	925	185	250	285	240	8-22	22	212	2	155
	200	292	400	1700	1119	258	350	340	295	12-22	24	268	2	265
	250	330	450	1904	1226	258	350	405	355	12-26	26	320	2	350
	300	356	500	2245	1438	258	350	460	410	12-26	28	378	2	470
	350	381	550	2620	1640	290	400	520	470	16-26	30	428	2	640
	400	406	600	2715	1400*	290	400	580	525	16-30	32	490	2	840
	450	432	650	2840	1550*	445	650	640	585	20-30	40	550	2	1200
	500	457	700	3220	1700*	445	650	715	650	20-33	44	610	2	1380
	600	508	800	3750	1900*	480	650	840	770	20-36	54	725	2	1620
	700	610	900	4365	2280*	480	650	910	840	24-36	42	795	2	2780
	800	711	1000	4890	2504*	525	900	1025	950	24-39	42	900	2	4215
	900	711	1100	5305	2725*	530	900	1125	1050	28-39	44	1000	2	4850
